Por qué la selección del motor de engranajes helicoidales determina la eficiencia de la transmisión a largo plazo
Una línea de producción rara vez falla debido únicamente al motor. Más a menudo, el punto débil se encuentra en la interfaz entre el eje del motor y la caja de cambios, donde el juego, la desalineación o una relación de reducción insuficiente reducen silenciosamente el rendimiento. Los motores de engranajes helicoidales resuelven esto combinando el motor primario y la etapa de reducción en una sola unidad, lo que elimina un punto de acoplamiento y una fuente de error de alineación en comparación con una disposición separada de motor y caja de cambios.
La forma del diente helicoidal en sí es la razón por la que estas unidades funcionan más silenciosamente y transmiten más carga por unidad de volumen que los diseños rectos. Debido a que los dientes se acoplan en ángulo en lugar de en línea recta, el contacto es gradual y se distribuye a lo largo de un recorrido más largo, lo que distribuye la carga y reduce el ruido de impacto asociado con la entrada y salida de los dientes. Este artículo analiza el razonamiento mecánico detrás de esa ganancia de eficiencia, cómo el juego y la posición de montaje afectan el rendimiento en el mundo real y cómo igualar un motor de engranaje helicoidal serie r , un motor de engranaje helicoidal serie f , o un motor de engranaje helicoidal serie k a una aplicación específica en lugar de a una categoría general.
Hacer esta selección correcta es más importante en una línea en funcionamiento que en el papel, porque un motor de engranajes que es técnicamente capaz de manejar una carga pero que no se adapta bien a la geometría de montaje o al ciclo de trabajo aún costará más en energía y mantenimiento durante una vida útil de varios años que una unidad correctamente especificada comprada a un precio inicial ligeramente más alto. Las secciones siguientes están organizadas en torno a las decisiones que realmente cambian los resultados en el campo, comenzando con la geometría del diente en sí y pasando por el montaje, la lubricación y la tolerancia de fabricación.
Cómo el ángulo de los dientes del engranaje helicoidal cambia la transmisión de potencia
En un engranaje recto recto, todo el ancho de un diente hace contacto con su diente coincidente simultáneamente. Ese acoplamiento instantáneo produce un impulso mecánico agudo cada vez que un nuevo par de dientes entra en engrane, que es la fuente principal del chirrido asociado con los diseños de cajas de cambios más antiguos. Un engranaje helicoidal corta los dientes en ángulo con respecto al eje de rotación, por lo que el contacto comienza en un borde del diente y rueda progresivamente a lo largo del ancho de la cara a medida que giran los engranajes.
Este compromiso progresivo tiene tres efectos mensurables en la transmisión de un motor de engranajes:
- La carga se comparte entre más de un par de dientes en un instante dado, lo que reduce la tensión máxima en un diente individual y prolonga la vida útil bajo cargas repetidas.
- La generación de ruido disminuye significativamente, a menudo en varios decibelios en comparación con un diseño de espuela equivalente que ejecuta la misma carga, porque no hay impacto abrupto entre dientes.
- La suavidad del funcionamiento mejora a velocidades de entrada más altas, lo cual es importante para aplicaciones en las que el motor opera cerca de sus RPM nominales durante períodos prolongados.
La compensación es el empuje axial. Debido a que los dientes están cortados en ángulo, el engrane genera una fuerza a lo largo del eje del eje además de las fuerzas radiales y tangenciales presentes en un engranaje recto. Las carcasas de los motores de engranajes helicoidales tienen en cuenta esto con cojinetes de empuje dimensionados para el ángulo de hélice específico utilizado, lo cual es una de las razones por las que las carcasas de las cajas de engranajes no se pueden cambiar simplemente entre series sin verificar la clasificación del rodamiento.
Combinación del diseño de la serie con el perfil de carga de la aplicación
Los fabricantes organizan las líneas de productos de motores de engranajes helicoidales en series porque una sola geometría de carcasa no puede cubrir de manera eficiente toda la gama, desde transmisiones ligeras de transportadores hasta cargas pesadas de mezcla o trituración. Cada serie generalmente tiene como objetivo una banda de torsión, un estilo de montaje y un conjunto de pasos de relación, por lo que la elección correcta comienza con el ciclo de trabajo en lugar de la página del catálogo. Una pregunta inicial útil no es qué serie parece más capaz sobre el papel, sino qué disposición de ejes dicta el equipo circundante, ya que adaptar un marco para aceptar una orientación de eje diferente suele ser mucho más costoso que pagar un poco más por la carcasa correctamente configurada desde el principio.

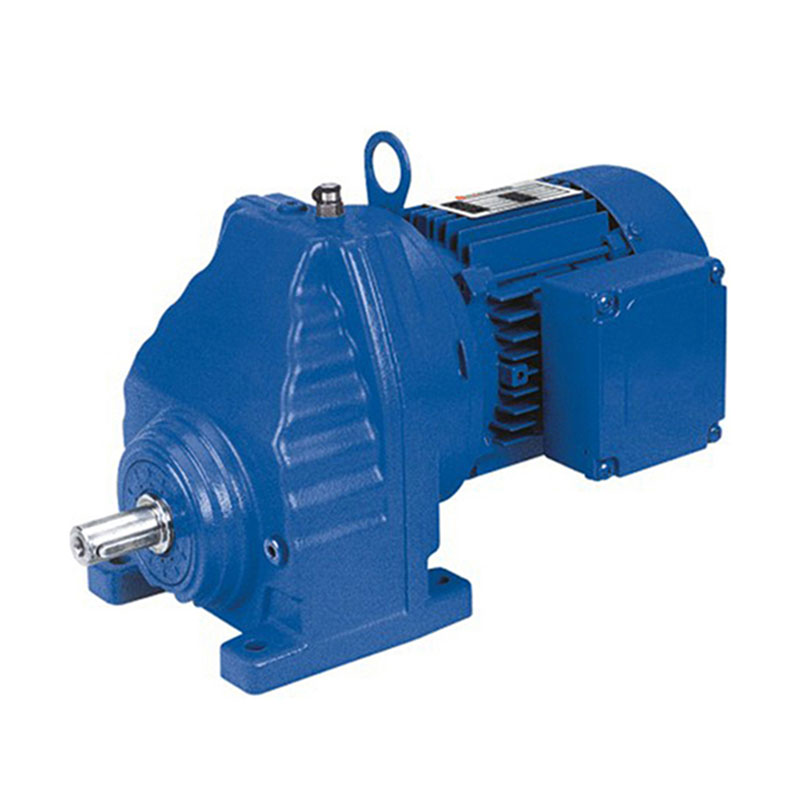

Motor de engranajes helicoidales serie R
Construida alrededor de una carcasa coaxial compacta, esta serie se adapta a aplicaciones donde el eje de salida debe estar alineado con el eje del motor, como transportadores verticales o equipos de agitación donde el espacio es limitado. Los pasos de relación suelen ser más finos en el extremo inferior del rango, lo que ayuda cuando un proceso necesita una adaptación precisa de la velocidad en lugar de un par bruto.

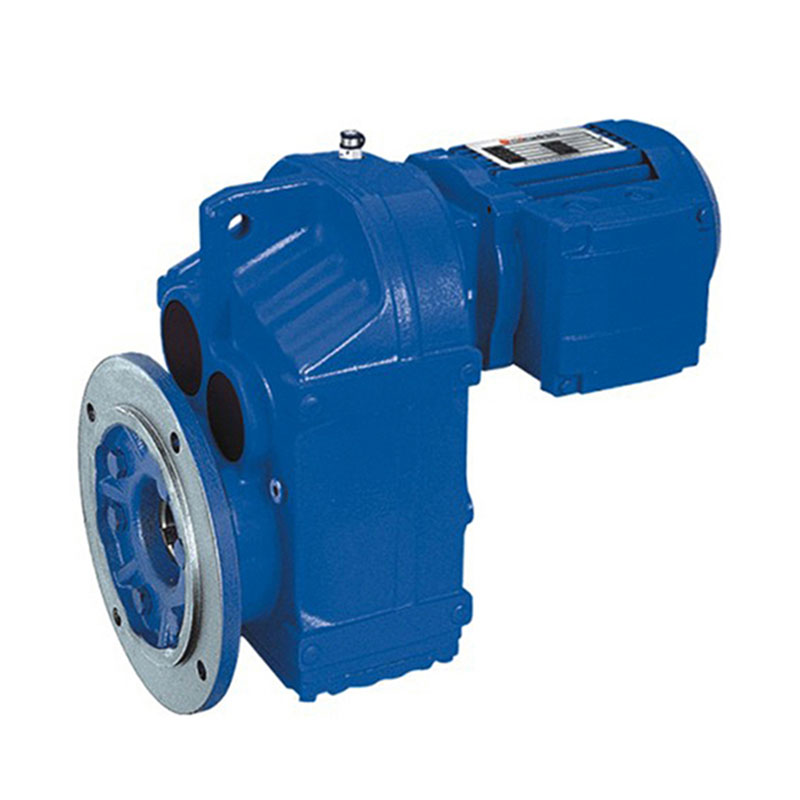

Motor de engranajes helicoidales serie F
El diseño de eje paralelo utilizado en esta serie mantiene los ejes de entrada y salida uno al lado del otro en lugar de alineados, lo que simplifica la integración de la transmisión por correa o cadena en equipos como líneas de embalaje y sistemas de manejo de materiales donde el eje de salida debe ubicarse a una altura fija sobre un marco.

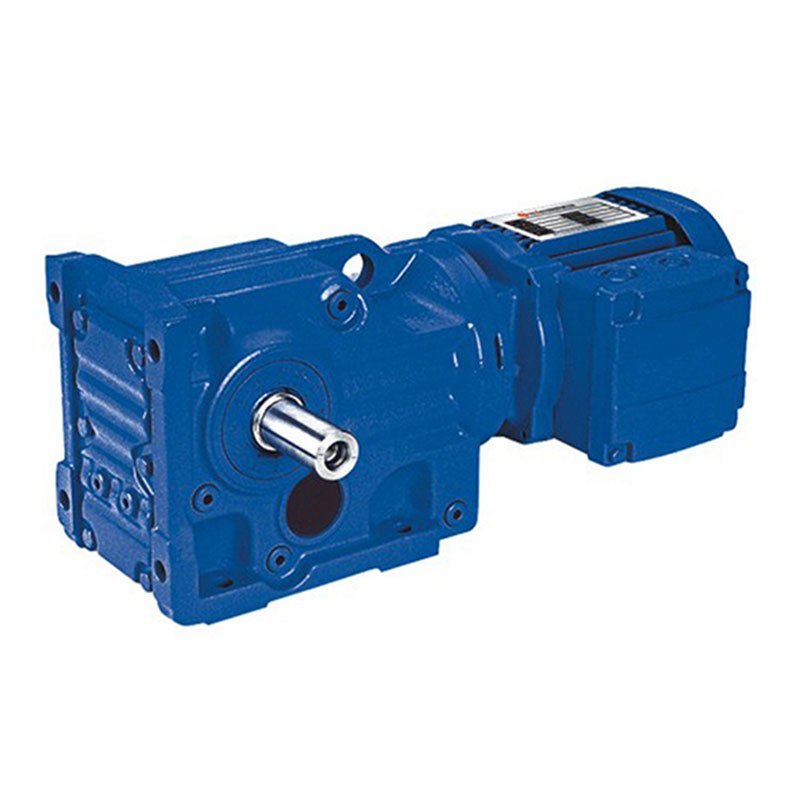

Motor de engranajes helicoidales serie K
Combinando etapas de engranajes helicoidales y cónicos, esta serie cambia la dirección de transmisión de potencia aproximadamente noventa grados dentro de una sola carcasa. Eso lo convierte en una opción común para agitadores, grúas e instalaciones donde el variador necesita girar en una esquina sin agregar una caja de engranajes de ángulo recto separada.

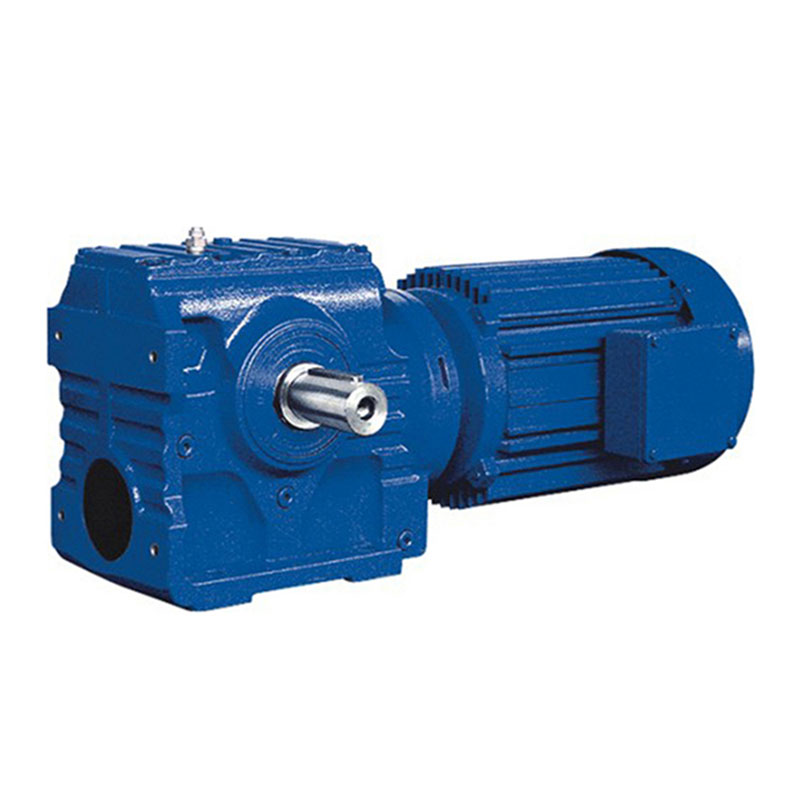

Motor de engranajes helicoidales serie S
Esta serie combina una etapa de entrada helicoidal con una etapa de salida de engranaje helicoidal, lo que ofrece una relación de reducción de una sola unidad más alta que un diseño puramente helicoidal y, al mismo tiempo, mantiene el espacio ocupado por la carcasa relativamente pequeño. La desventaja es una eficiencia máxima más baja que una unidad totalmente helicoidal, ya que las mallas helicoidales implican más contacto deslizante que contacto rodante.
Comparación de características estructurales y de rendimiento entre series
La siguiente tabla resume las diferencias prácticas que deberían impulsar una decisión de selección. Las cifras de eficiencia representan el rendimiento típico de una malla helicoidal de una sola etapa y variarán según la relación, la carga y la condición de lubricación.
| Característica | Helicoidal coaxial | Eje paralelo helicoidal | Bisel helicoidal | gusano helicoidal |
|---|---|---|---|---|
| Disposición del eje | en linea | Paralelo compensado | ángulo recto | ángulo recto |
| Eficiencia típica de una sola etapa | 96 a 98 por ciento | 96 a 98 por ciento | 94 a 96 por ciento | 82 a 90 por ciento |
| Tipo de carga más adecuado | Ligero a medio continuo | Continuo medio a pesado | Medio con cambio de dirección | Ligero a medio, espacio limitado |
| Huella relativa de vivienda | pequeño | Medio | Medio | pequeño |
| Clase de reacción típica | Estándar a reducido | Estándar a reducido | Estándar | Estándar |
Las cifras de eficiencia se acumulan en todas las etapas. Una unidad helicoidal de dos etapas que funciona al 97 por ciento por etapa ofrece aproximadamente el 94 por ciento en general, mientras que una combinación de tornillo sin fin con una etapa única del 88 por ciento más una etapa previa helicoidal al 97 por ciento se acerca al 85 por ciento en general. Durante un año operativo de varios turnos, esa brecha se traduce directamente en el costo de la electricidad, razón por la cual las instalaciones con ciclos de trabajo altos tienden a favorecer los diseños totalmente helicoidales incluso cuando la opción de tornillo sin fin ocuparía un espacio más pequeño.
Posición de montaje y su efecto sobre la vida útil del rodamiento
Los catálogos de motores de engranajes enumeran varias posiciones de montaje estándar y la tentación es tratar esto como una elección puramente geométrica. En la práctica, la orientación del montaje cambia la forma en que se distribuye el lubricante dentro de la carcasa y cómo los rodamientos soportan la carga, lo que afecta la vida útil incluso cuando los valores nominales de par y velocidad son idénticos en el papel.
Las orientaciones de eje vertical concentran más peso en el cojinete inferior y requieren suficiente volumen de aceite para que los dientes del engranaje superior permanezcan lubricados mientras la unidad funciona, ya que la lubricación por salpicadura depende de la rotación que redistribuye constantemente el aceite hacia arriba. Cuando una unidad originalmente clasificada para montaje con patas se instala verticalmente sin verificar el nivel de llenado de aceite para esa orientación, la etapa superior puede funcionar sin suficiente lubricación aunque el sumidero parezca lleno desde la perspectiva montada con las patas. Revisar la tabla de llenado específica del montaje antes de la instalación, en lugar de asumir que se aplica un único nivel de aceite a cada orientación, es uno de los pasos que más se pasan por alto en la puesta en marcha.
Comprender la reacción violenta y cuándo es realmente importante
El juego es el pequeño juego rotacional entre los dientes coincidentes, incorporado intencionalmente para que los engranajes no se atasquen cuando los cambios de temperatura hacen que la carcasa y los engranajes se expandan a diferentes velocidades. Para la mayoría de las aplicaciones de transportadores, mezclas y manejo de materiales en general, las clases de juego estándar son apropiadas y no causan problemas de proceso mensurables.
La reacción se convierte en una preocupación de diseño en tres situaciones específicas:
| Tipo de aplicación | Por qué es importante la reacción violenta | Enfoque recomendado |
|---|---|---|
| Accionamientos de indexación o posicionamiento | El juego se traduce directamente en error de posición cada vez que se invierte la dirección. | Especifique una clase de juego reducido y verifique con un indicador de cuadrante en el ensamblaje final |
| Servicio de inversión frecuente | La carga de impacto repetida en el cambio de dirección acelera el desgaste de los dientes | Seleccione una serie clasificada para servicio inverso y reduzca ligeramente el par. |
| Líneas multimotor sincronizadas | El juego desigual entre unidades provoca una deriva entre ejes sincronizados | Obtenga todos los motores de engranajes en la línea con la misma especificación de clase de juego. |
Fuera de estos casos, buscar una clase de juego reducido agrega costos sin un beneficio correspondiente, ya que la rotación continua normal en una dirección nunca activa el juego de una manera que afecte al equipo impulsado.
Acoplamiento del motor a la caja de cambios y dónde se pierde la eficiencia
Incluso una etapa de cambio bien diseñada no puede compensar una mala interfaz entre el motor y la caja de cambios. Tres factores determinan qué parte de la potencia nominal del motor realmente llega a la carga impulsada:
- Alineación del eje entre el rotor del motor y el piñón de entrada. Las carcasas de motor con engranajes integrados eliminan esta variable casi por completo porque el motor viene instalado de fábrica en la carcasa, a diferencia de un motor y un reductor acoplados por separado donde las tolerancias de alineación de campo agregan una pérdida variable.
- Precarga del rodamiento en el eje de entrada, que debe ajustarse dentro de la tolerancia del fabricante. Una precarga demasiado pequeña permite el movimiento del eje bajo carga y demasiada aumenta las pérdidas por fricción y acorta la vida útil del rodamiento.
- Grado de viscosidad del lubricante en relación con la temperatura ambiente de funcionamiento. Un lubricante que es demasiado viscoso para condiciones de arranque en frío aumenta las pérdidas por agitación durante el arranque, mientras que uno que es demasiado delgado para temperaturas ambiente altas aumenta el desgaste de los flancos de los dientes con el tiempo.
Revisar los datos técnicos de una unidad de bisel helicoidal específica con respecto al rango de temperatura ambiente real del sitio de instalación, en lugar de asumir que un único grado de lubricante cubre todos los climas, evita una gran parte de las fallas prematuras de los rodamientos reportadas en los datos de servicio de campo.
Lista de verificación de especificaciones antes de realizar un pedido
Confirmar los siguientes puntos antes de finalizar una orden de compra evita las causas más comunes de discrepancia entre la calificación del catálogo y el rendimiento en campo.
- Confirme el par de salida requerido a la velocidad de operación real, no solo a la velocidad de la placa del motor, ya que el par y la velocidad se mueven inversamente a través de una etapa de reducción.
- Verifique la posición de montaje y verifique que la especificación de llenado de aceite coincida con esa orientación.
- Verifique el rango de temperatura ambiente, incluida cualquier exposición en espacios cerrados o al aire libre, con la clasificación de lubricante estándar.
- Determine si el ciclo de trabajo incluye operaciones frecuentes de marcha atrás o arranque-parada, lo que afecta tanto la clase de juego como la clasificación térmica.
- Confirme que el tipo de salida del eje, ya sea eje sólido, eje hueco o disco de contracción, coincida con el equipo de conexión.
- Revise el factor de servicio frente a la carga máxima real, incluida cualquier carga de impacto durante el arranque.
Precisión de fabricación y su efecto a largo plazo sobre el ruido y el desgaste
Dos motores de engranajes con especificaciones publicadas idénticas pueden funcionar de manera notablemente diferente en el campo si uno fue cortado y tratado térmicamente con un grado de tolerancia más estricto que el otro. La precisión de los dientes de los engranajes generalmente se clasifica en escalas estandarizadas que cuantifican el error del perfil, el error de paso y la desviación del ángulo de la hélice. Las unidades cortadas a un grado más fino funcionan más silenciosamente y generan menos vibración con la misma carga, pero lo más importante es que tienden a mantener ese rendimiento durante un intervalo de servicio más largo porque el patrón de contacto inicial es más cercano al ideal, distribuyendo el desgaste de manera más uniforme a lo largo de la cara del diente desde el primer día de operación en lugar de concentrarlo en unos pocos puntos altos que estaban ligeramente fuera de tolerancia.
La consistencia del tratamiento térmico es tan importante como el corte inicial. La profundidad del endurecimiento por cementación que varía a lo largo de un engranaje en bruto crea puntos blandos que se desgastan más rápido bajo carga, lo que eventualmente cambia el perfil del diente lo suficiente como para aumentar el juego más allá de su especificación original. Esta es una de las razones por las que el juego medido en campo en una caja de cambios vieja a menudo excede el valor de la placa, incluso cuando la unidad nunca ha sido sobrecargada.
Preguntas frecuentes
P1: ¿Cuál es la diferencia práctica entre un motor con engranajes helicoidales y un motor con engranajes estándar?
El término motorreductor cubre cualquier combinación de motor y etapa de reducción, incluidos diseños de tornillo sin fin, cónicos, planetarios y helicoidales. Un motor de engranajes helicoidales utiliza específicamente dientes cortados en ángulo para la etapa de reducción, lo que generalmente ofrece mayor eficiencia y menor ruido que un diseño de tornillo sin fin a un precio comparable, aunque requiere tolerancias de carcasa más precisas para su fabricación.
P2: ¿Se puede instalar verticalmente una unidad montada con patas sin modificaciones?
Depende de la serie y de la tabla de llenado de aceite específica proporcionada por el fabricante. Algunas carcasas utilizan un diseño de cavidad interna común en todas las orientaciones y solo requieren un nivel de aceite ajustado, mientras que otras utilizan posiciones de respiradero y tapón de drenaje específicas de la orientación que deben cambiarse para que una instalación vertical funcione correctamente.
P3: ¿En qué medida afecta el índice de reducción a la eficiencia general?
Las relaciones más altas generalmente requieren más etapas de reducción y cada etapa adicional introduce sus propias pérdidas de malla. Una unidad helicoidal de una sola etapa comúnmente alcanza entre mediados y altos noventa en porcentaje de eficiencia, mientras que una unidad de triple etapa necesaria para una relación muy alta puede caer hasta los ochenta simplemente porque se combinan tres conjuntos de pérdidas de malla.
P4: ¿Un factor de servicio más alto es siempre la opción más segura?
Un factor de servicio más alto proporciona más margen contra la carga de impacto y la acumulación térmica, pero sobredimensionar un motor de engranajes mucho más allá de la carga real puede empujar al motor a una parte menos eficiente de su curva operativa y aumentar tanto el costo de compra como la huella física sin el beneficio correspondiente para una carga estable y bien caracterizada.
P5: ¿Con qué frecuencia se debe revisar el aceite para engranajes en un motor de engranajes helicoidales sellado?
Las unidades selladas generalmente se llenan de por vida o durante un intervalo de servicio prolongado, pero las temperaturas ambiente extremas, el ingreso de agua a través de un sello dañado o la operación prolongada por encima del ciclo de trabajo nominal pueden degradar el aceite más rápido de lo que supone el intervalo estándar. Una inspección visual de los sellos y una verificación periódica de las muestras de aceite siguen siendo buenas prácticas incluso en unidades comercializadas como libres de mantenimiento.
05 Jun,2025
