Motores de servicio severo IEEE 841: características de diseño que importan
Los motores estándar de uso general están diseñados para condiciones interiores benignas con cargas predecibles. Los diseños de servicio severo creados para alinearse con las prácticas IEEE 841 abordan los modos de falla más comunes en sitios de proceso y minería, incluido el daño por corriente del eje, la degradación del sello y la ruptura del aislamiento debido al ciclo térmico. La siguiente comparación describe las diferencias prácticas que un planificador de equipos debe buscar en una placa de identificación o en una hoja de datos.
| Elemento de diseño | Motor de uso general | Motor de servicio severo |
|---|---|---|
| Protección de rodamientos | Sello de grasa estándar | Puesta a tierra del eje o cojinete aislado en el extremo no motriz |
| Sistema de aislamiento | Clase B o F, barrera contra la humedad limitada | Clase F con impregnación de presión de vacío, no higroscópico |
| Clasificación del gabinete | Abierto a prueba de goteo o TEFC | TEFC con pintura resistente a la corrosión y caja de conductos con juntas |
| Ferretería | Sujetadores estándar | Sujetadores y tapones de drenaje de acero inoxidable. |
| Factor de servicio | 1,0 a 1,15 | 1,15 o superior con margen de reducción |
Estas actualizaciones añaden costos, pero en un sitio donde el tiempo de inactividad no planificado de una trituradora o estación de bombeo puede costar mucho más por hora que el motor en sí, la inversión adicional generalmente se recupera con una única interrupción evitada.
Rendimiento del motor de eficiencia premium y costo del ciclo de vida
La clase de eficiencia a menudo se trata como una partida de energía, pero en equipos de proceso en funcionamiento continuo se convierte en una parte estructural del costo total de propiedad. Un motor de eficiencia superior generalmente reduce las pérdidas en el devanado y en el núcleo a través de una mejor laminación de acero, espacios de aire más estrechos y un diseño de devanado optimizado, lo que reduce la temperatura de funcionamiento como beneficio secundario junto con el ahorro de energía.
85 a 95 por ciento
Rango de eficiencia cargado típico para diseños premium versus diseños estándar en el mismo tamaño de estructura
inferior
Aumento de la temperatura del devanado operativo, que extiende la vida útil del aislamiento en bombas y compresores de servicio continuo.
Años
Ventana de recuperación típica cuando los motores premium reemplazan las unidades estándar en equipos con muchas horas de funcionamiento
El menor aumento de calor también es importante en casas de bombas cerradas y paquetes de patines donde la temperatura ambiente ya está elevada por las tuberías de proceso, lo que brinda a los motores de eficiencia superior un margen operativo que los diseños estándar no tienen.
Requisitos de los motores de servicio de la trituradora y de la caja de engranajes de la trituradora de rocas
Las aplicaciones de trituración y cribado generan cargas de choque repetidas en lugar de un par continuo y suave. motores de servicio trituradora están construidos con extensiones de eje reforzadas, mayores márgenes de torsión de extracción y sistemas de rodamientos dimensionados para impactos radiales en lugar de cargas constantes, ya que un atasco puede multiplicar momentáneamente la torsión varias veces por encima del valor de funcionamiento.
Cuando un motor se conecta a la caja de cambios de una trituradora de rocas, el tren de transmisión debe evaluarse como una unidad. Los puntos clave de selección incluyen:
- Clasificación de carga sobresaliente en el eje de salida para igualar las cargas de polea o acoplamiento
- Rigidez torsional de la caja de cambios para limitar el juego durante atascos y eventos de inversión.
- Capacidad térmica para ciclos repetidos de parada e inicio durante interrupciones de alimentación.
- Eje de entrada sellado para evitar la entrada de polvo en el acoplamiento del motor.
Una falta de coincidencia entre la inercia del motor y la clasificación de torsión de la caja de cambios es una de las causas más comunes de desgaste prematuro de los dientes de los engranajes en líneas de procesamiento de agregados y minerales, razón por la cual la selección de la transmisión generalmente se realiza como un cálculo emparejado en lugar de motor primero y caja de cambios después.

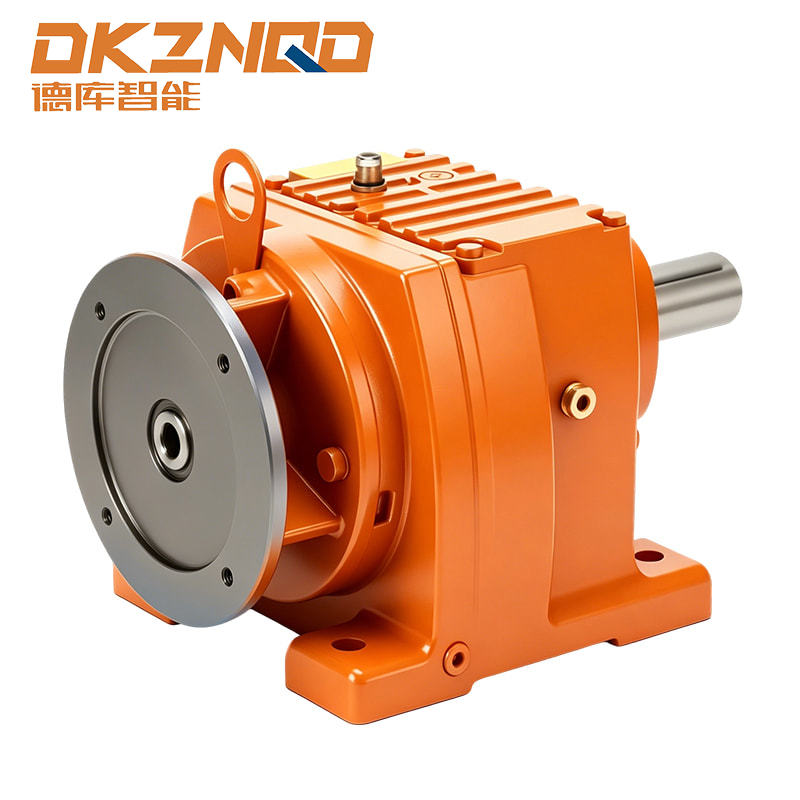

Motorreductores de alto par para sistemas transportadores
Las transmisiones de los transportadores presentan un desafío diferente al de las trituradoras: la carga es más consistente, pero el par de arranque bajo una correa cargada puede ser varias veces el par de funcionamiento, particularmente en secciones inclinadas comunes en los transportadores de apilamiento y carga. un motorreductor helicoidal serie r Combina una etapa de engranaje helicoidal con un motor integral para ofrecer una transmisión de torsión compacta y de alta eficiencia manteniendo al mismo tiempo un juego bajo, lo que ayuda a mantener un seguimiento constante de la correa en recorridos largos.
Para el tamaño del transportador, tres factores suelen impulsar la selección del motorreductor:
- Par de arranque necesario para arrancar una correa completamente cargada desde parado, incluido el arrastre con grasa fría
- Factor de servicio apropiado al ciclo de trabajo, ya que los transportadores en operación continua de tres turnos necesitan un margen mayor que los transportadores de alimentación intermitente
- Precisión de la velocidad de salida, ya que un Motorreductor de alto par para sistemas transportadores. La alimentación de una báscula o un proceso de mezcla requiere una regulación de velocidad más estricta que un simple transportador de transferencia.
Arrancadores suaves para petróleo y gas y bombas: reducción de la irrupción y el estrés mecánico
El arranque directo en línea envía un aumento de corriente a los devanados del motor y un aumento de par mecánico a la carga acoplada simultáneamente. En las estaciones de bombeo, ese pico de torsión tensiona los sellos del eje, los acoplamientos y las válvulas de retención cada vez que arranca el motor, mientras que la irrupción eléctrica puede provocar una caída de voltaje en todo el sistema de distribución del sitio. Los arrancadores suaves abordan ambos problemas aumentando el voltaje progresivamente en lugar de aplicarlo en un solo paso.
| Método de inicio | Corriente de irrupción relativa | Choque mecánico | Aplicación típica |
|---|---|---|---|
| Directo en línea | Alto | Alto | Pequeños ventiladores, bombas ligeras |
| estrella delta | moderado | moderado, with transition bump | Compresores de tamaño mediano |
| Arrancador suave | Reducido y ajustable | Par bajo y rampante | Bombas, compresores de tornillo, transportadores. |
| Unidad de frecuencia variable | Más bajo | Más bajo, fully controlled | Bombas de proceso que necesitan control de velocidad |
Para arrancadores suaves para bombas específicamente, la rampa de descenso controlada suele ser tan valiosa como la rampa de ascenso controlada, ya que una parada no controlada puede provocar golpes de ariete en líneas de descarga largas. Un arrancador suave correctamente ajustado reduce tanto el pico de arranque como el transitorio de parada, protegiendo las tuberías y las válvulas de retención que de otro modo estarían expuestas a picos de presión repetidos.
Paneles de arrancador suave de motores de servicio pesado: integración y protección
Un arrancador suave es tan confiable como el panel en el que está instalado. Los sitios en ambientes polvorientos o corrosivos generalmente especifican paneles de arrancador suave para motores de servicio pesado con las siguientes características:
- Clasificación de gabinete sellado apropiada para el área de instalación, con ventilación de presión positiva donde la entrada de polvo es una preocupación
- Contactores de derivación que transportan corriente corriente una vez que se completa la rampa, lo que reduce el calor generado dentro de la pila de tiristores.
- Relés de protección de motor integrados que cubren sobrecarga térmica, pérdida de fase y condiciones de rotor bloqueado
- Puertos de comunicación para la integración en un sistema de control de planta, lo que permite coordinar la secuencia de inicio en múltiples cargas.
- Gestión térmica interna dimensionada para la temperatura ambiente en el lugar de instalación, no solo para la temperatura de referencia estándar
Los paneles destinados a instalaciones mineras al aire libre o semicerradas también se benefician de herrajes resistentes a la corrosión y puertas con juntas, ya que las fallas de los paneles debido al ingreso de humedad son una causa frecuente de tiempo de inactividad no planificado del arrancador suave.
Unidades de equipos de minería de agregación: coordinación de múltiples cargas de motor
En una planta de trituración y cribado con varios motores grandes, el factor limitante para la secuencia de arranque rara vez es un solo motor. Es la irrupción total que el suministro eléctrico del sitio puede absorber sin activar la protección aguas arriba ni disminuir el voltaje de los equipos que ya están en funcionamiento.
Los accionamientos de los equipos de minería de agregación, es decir, el conjunto coordinado de motores de trituradora, criba, alimentador y transportador en una planta de procesamiento, generalmente se preparan en lugar de iniciarse simultáneamente. Un enfoque de secuenciación típico hace aparecer primero los transportadores sin carga, seguidos por las cribas, luego los alimentadores y, finalmente, la trituradora una vez que se confirma que el flujo de material es claro. Los arrancadores suaves asignados a cada etapa permiten que el sitio escalone el consumo de corriente de arranque para que la demanda máxima nunca exceda la capacidad del suministro entrante o del grupo electrógeno de respaldo.
Este enfoque por etapas también protege los componentes mecánicos. Arrancar una trituradora cargada antes de que el transportador de descarga esté en funcionamiento puede hacer que el material retroceda contra la cámara de la trituradora, creando una condición de sobrecarga evitable en el primer ciclo del día.
Cómo una secuencia de rampa de arranque suave protege el motor y la carga impulsada
Esta secuencia por etapas es el principio operativo detrás de cada aplicación de arrancador suave en esta página. El segmento de rampa controlada es donde se reduce la tensión mecánica en los acoplamientos, correas y válvulas de retención, mientras que la etapa de derivación protege el arrancador de la exposición continua al calor una vez que el motor alcanza la velocidad de funcionamiento.
Prácticas de mantenimiento que prolongan la vida útil del motor y del arrancador
- Tendencia de las temperaturas de los devanados y los rodamientos a lo largo del tiempo en lugar de depender de lecturas de un solo punto, ya que una tendencia ascendente a menudo precede a la falla por semanas
- Inspeccione los disipadores de calor y los ventiladores de enfriamiento del arrancador suave según un cronograma fijo, ya que la acumulación de polvo es una de las principales causas del sobrecalentamiento de los tiristores.
- Verifique anualmente los anillos de puesta a tierra del eje y la resistencia del aislamiento de los cojinetes en motores de servicio severo, ya que el daño por corriente del eje se desarrolla gradualmente y no es obvio durante una inspección visual.
- Confirme la rampa de arranque suave y los ajustes de límite de corriente después de cualquier cambio en el proceso, ya que un ajuste ajustado para la carga original puede ya no ser apropiado.
- Verifique el torque de los herrajes de la base y del acoplamiento después de las primeras semanas de operación, ya que la vibración afloja los sujetadores más rápido durante el rodaje inicial.
Lista de verificación de selección de motor y arrancador por aplicación
| Solicitud | Clase de servicio del motor | Método de inicio recomendado | Consideración clave |
|---|---|---|---|
| Bomba de boca de pozo | Servicio severo, eficiencia premium | Arrancador suave con parada controlada | Protección contra golpes de ariete al apagar |
| trituradora de roca | Servicio de trituradora, alto factor de servicio | Arrancador suave con límite de par alto | Margen de carga de impacto en la caja de cambios |
| Transportador inclinado | Alto torque gearmotor | Arrancador suave o variador de frecuencia | Par de arranque a plena carga |
| Compresor de tornillo | Eficiencia premium, gabinete TEFC | Arrancador suave con límite de corriente | Arranque coordinado con válvulas aguas abajo |
| Planta de cribado | Servicio severo, clasificación de vibración | Panel de arranque suave secuenciado | Orden de inicio coordinado en toda la planta |
Preguntas frecuentes
P1: ¿Qué distingue un motor de servicio severo de un motor TEFC estándar?
Los motores de servicio severo agregan hardware resistente a la corrosión, sistemas de aislamiento mejorados, provisiones de conexión a tierra del eje y factores de servicio más altos para resistir el polvo, la humedad y la vibración que un motor estándar no está diseñado para tolerar a largo plazo.
P2: ¿Por qué utilizar un arrancador suave en lugar de arrancar un motor de bomba directamente en línea?
Un arrancador suave aumenta el voltaje y el torque gradualmente, lo que reduce la irrupción eléctrica en el suministro y el choque mecánico en los acoplamientos, sellos y tuberías, y también puede proporcionar una parada controlada que ayuda a prevenir el golpe de ariete en las líneas de descarga.
P3: ¿En qué se diferencia un motor de servicio de trituradora de un motor industrial general?
Crusher duty motors are built with reinforced shafts, higher pullout torque margins and bearings rated for repeated shock loading, since crushing applications generate torque spikes far above steady running torque during jam events.
Q4: Can multiple motors on a mining plant share one soft starter panel?
Some panels are designed with multiple starter modules to sequence several motors, but each motor still needs its own protection relay and current path, and the starting sequence must be coordinated so peak demand does not exceed supply capacity.
Q5: Does premium efficiency matter on intermittently used equipment?
The energy savings are smaller on low run-hour equipment, but the reduced heat rise still benefits reliability, so premium efficiency is often justified even outside continuous duty applications where downtime cost is high.
