Comprensión de la lógica de numeración de tramas NEMA
Un número de bastidor NEMA no es una etiqueta de marketing. Es una referencia codificada a la geometría de montaje físico, principalmente la altura del eje, que permite a un técnico de mantenimiento cambiar motores entre fabricantes sin volver a dibujar una placa base. Una vez que se entiende la lógica de numeración, tabla de tallas del bastidor del motor eléctrico deja de parecer una pared de números y comienza a funcionar como una tabla de búsqueda de dimensiones reales.
La regla básica es simple: divida los dos primeros dígitos del número de cuadro entre cuatro y el resultado será la altura de la línea central del eje sobre la base, medida en pulgadas. Por lo tanto, un marco 143T tiene una altura de eje de 3,5 pulgadas y un marco 256T tiene una altura de eje de 6,25 pulgadas. Esta relación única es la columna vertebral de cada tamaños de bastidor del motor nema tabla publicada tanto por organismos de normalización como por integradores de equipos.
- Primeros dos dígitos: altura del eje dividida por 4, en pulgadas
- Tercer dígito: referencia codificada a la distancia entre los pies de montaje (longitud del marco)
- Sufijo de letra: configuración de montaje, como T para dimensiones de eje estandarizadas o C para montaje frontal de acoplamiento cerrado
Los marcos que comparten los mismos dos primeros dígitos, como 143T y 145T, tienen alturas de eje idénticas pero espaciados de pies diferentes, por lo que un motor de reemplazo directo debe coincidir con la designación del marco completo, no solo los números iniciales.
Históricamente, la numeración de cuadros evolucionó a través de varias revisiones antes de que el estándar de marco en T se volviera dominante. Los diseños de marco en U más antiguos y anteriores no estandarizados usaban reglas proporcionales diferentes, razón por la cual un técnico que extrae un motor de un equipo instalado hace décadas puede encontrar un número de marco que no sigue en absoluto la lógica de división por cuatro. Al reemplazar motores heredados, vale la pena verificar la fecha de la placa de identificación y hacer referencias cruzadas a una tabla de armazones archivada en lugar de asumir que la regla actual de armazones en T se aplica retroactivamente.
El valor práctico de este sistema de numeración se muestra más claramente durante los reemplazos de emergencia. Un equipo de mantenimiento que se enfrenta a una falla de motor no planificada en una línea de producción no tiene tiempo para diseñar nuevos accesorios de montaje. Leer la designación del marco en la placa de identificación y compararla con una publicada tamaños de motores nema La referencia permite al equipo confirmar, en minutos, si un repuesto almacenado o un pedido de un proveedor el mismo día se ajustará físicamente a la base, el acoplamiento y el recorrido de los conductos existentes.
Tabla de tamaños y dimensiones del bastidor del motor NEMA estándar
La siguiente tabla resume los bastidores comúnmente especificados en motores industriales pequeños y medianos. Las dimensiones son valores nominales aproximados en pulgadas, consistentes con las tablas NEMAMG 1 publicadas, y están destinadas al trabajo de diseño preliminar en lugar de la aprobación del dibujo final.
| marco | Altura del eje (D) | Diámetro del eje (U) | Base al centro (D) | Longitud del pie (2E) | Rango típico de HP |
|---|---|---|---|---|---|
| 48 | 3,00 pulgadas | 0.500 pulgadas | 3,00 pulgadas | 3,75 pulgadas | 1/4 a 3/4 |
| 56 | 3,50 pulgadas | 0,625 pulgadas | 3,50 pulgadas | 4,50 pulgadas | 1/3 a 3 |
| 143T | 3,50 pulgadas | 0,875 pulgadas | 3,50 pulgadas | 5,50 pulgadas | 1 a 1,5 |
| 145T | 3,50 pulgadas | 0,875 pulgadas | 3,50 pulgadas | 6,50 pulgadas | 1,5 a 3 |
| 182T | 4,50 pulgadas | 1,125 pulgadas | 4,50 pulgadas | 7,50 pulgadas | 3 a 5 |
| 184T | 4,50 pulgadas | 1,125 pulgadas | 4,50 pulgadas | 8,50 pulgadas | 5 a 7,5 |
| 213T | 5,25 pulgadas | 1,375 pulgadas | 5,25 pulgadas | 9,50 pulgadas | 7,5 a 10 |
| 215T | 5,25 pulgadas | 1,375 pulgadas | 5,25 pulgadas | 11.00 en | 10 a 15 |
| 254T | 6,25 pulgadas | 1,625 pulgadas | 6,25 pulgadas | 12,50 pulgadas | 15 a 20 |
| 256T | 6,25 pulgadas | 1,625 pulgadas | 6,25 pulgadas | 14,50 pulgadas | 20 a 25 |
leyendo esto tabla de dimensiones del bastidor del motor correctamente significa reconocer que la altura y el diámetro del eje se escalan juntos en pasos fijos, por lo que una instalación que estandarice un puñado de familias de marcos puede predecir los requisitos de acoplamiento y chavetero incluso antes de que llegue un motor de reemplazo.
La longitud del pie, mencionada anteriormente como dimensión 2E, es a menudo el valor que hace tropezar un reemplazo que de otro modo sería sencillo. Dos motores con una altura de eje idéntica, como 143T y 145T, se atornillarán a bases con diferente espacio entre los orificios de los pies, por lo que un técnico que solo verifica la altura del eje antes de pedir un repuesto puede terminar con un motor que no se alineará con las ranuras de la placa base existente. Mantener una copia impresa de la tabla de dimensiones completa cerca del almacén de piezas, en lugar de depender de la memoria de los dígitos principales, evita que se repita este error.
Los rangos de caballos de fuerza que se muestran en la tabla son típicos y no absolutos. Los diseñadores de motores pueden llevar un bastidor determinado hacia el extremo superior de su rango de caballos de fuerza utilizando materiales de bobinado mejorados o pilas de laminación de mayor eficiencia, por lo que es común ver dos motores en el mismo bastidor separados por una diferencia notable en la potencia nominal. Cuando el factor limitante para una aplicación es el torque, no solo los caballos de fuerza, verificar la clasificación de torque de la placa de identificación junto con las dimensiones del marco brinda una imagen más completa que la potencia por sí sola.
La dimensión de base a centro, que figura como D en la mayoría de las tablas, es importante para el espacio libre vertical en instalaciones estrechas, como estaciones de bombeo subterráneas o patines de equipos cerrados. Confirmar esta dimensión antes de realizar el pedido evita una situación en la que un motor correctamente enmarcado no pueda superar físicamente una obstrucción superior una vez que esté atornillado en su lugar.
Explicación de los tipos de montaje de motor NEMA con cara C
El sufijo C identifica un motor construido para instalación de acoplamiento cerrado y montaje frontal, más comúnmente combinado con bombas, cajas de engranajes y sopladores donde el equipo accionado se atornilla directamente al frente del motor en lugar de conectarse a través de un acoplamiento flexible y un soporte de rodamiento separado.
Dimensiones del motor del bastidor 56C
el dimensiones del motor del marco 56c La designación es uno de los tamaños de cara C pequeños especificados con más frecuencia porque cubre un amplio rango de caballos de fuerza fraccional e integral bajo manteniendo un círculo de pernos compacto. Un motor 56C típico utiliza un diámetro de círculo de pernos de 4,5 pulgadas con cuatro orificios de montaje roscados y un diámetro de registro de espiga de 3,375 pulgadas, lo que permite una alineación concéntrica precisa con la bomba acoplada o la carcasa del reductor.
Motor de bastidor 184TC
Al aumentar en caballos de fuerza, el motor de marco 184tc Combina la altura del eje 184T y el patrón de pie con un círculo de pernos más grande de 8,5 pulgadas y un registro de espiga de 6,625 pulgadas, que combina con las bridas de entrada de cajas de engranajes de tamaño mediano utilizadas en transmisiones de transportadores, mezcladores y sistemas de agitadores.
Una nota práctica sobre el terreno: los marcos TC conservan las patas estándar del marco en T además del montaje frontal, por lo que el mismo motor a menudo se puede instalar como una unidad montada con las patas o atornillado frontalmente al equipo impulsado, dependiendo de la base que ya esté en su lugar.
Más allá de la familia de cara C, existen variantes de cara D y base P para aplicaciones donde el equipo accionado necesita un montaje con brida sin una extensión de eje que sobresalga de un registro fijo, o donde se requiere un patrón de base proyectado para ciertas configuraciones de bomba. Estos se especifican con menos frecuencia en trabajos industriales en general, pero aparecen con frecuencia en paquetes de bombas de turbina vertical y manejo de fluidos, donde la tolerancia de alineación axial es más estricta de lo que permiten las instalaciones típicas montadas con patas.
Vale la pena enfatizar el ajuste del registro de espiga porque realiza más trabajo mecánico que el propio círculo de pernos. El registro centra el eje del motor con precisión en el orificio de entrada del equipo impulsado, mientras que el círculo de pernos solo asegura el conjunto una vez que la alineación ya está establecida. Un registro con una holgura excesiva, incluso de unas pocas milésimas de pulgada, puede introducir suficiente descentramiento radial para acortar la vida útil del acoplamiento o del sello en una bomba de acoplamiento cerrado, razón por la cual los fabricantes mantienen tolerancias más estrictas en el diámetro del registro que en la mayoría de las otras dimensiones del bastidor.
Visualización del patrón de montaje de la cara C
el diagram below illustrates the key measurement points referenced on any NEMA C-face specification sheet: bolt circle diameter, spigot register diameter, and shaft extension length.
Estructuras de motor métricas y NEMA: diferencias clave
Las instalaciones que obtienen equipos a nivel internacional con frecuencia necesitan comparar los marcos NEMA con los marcos métricos IEC. Los dos sistemas están construidos sobre unidades base diferentes y no son directamente intercambiables sin un adaptador o un rediseño completo de la placa base.
| Característica | Marco NEMA | Marco métrico IEC |
|---|---|---|
| Unidad de dimensionamiento | pulgadas | milímetros |
| Base de altura del eje | marco number divided by 4 | marco number equals shaft height directly |
| Patrón de pernos estándar | NEMA MG 1 | CEI 60072 |
| Acabado del eje común | Chaveteros basados en pulgadas | Chaveteros métricos |
| Región típica de uso | América del Norte | Europa, Asia, la mayoría de los mercados de exportación. |
Un punto frecuente de confusión es que algunos números de bastidor IEC aparecen numéricamente cerca de los equivalentes NEMA, como un bastidor métrico 132M ubicado cerca de un bastidor NEMA 145T en el rango de caballos de fuerza, pero la altura real del eje, el patrón de pernos y el chavetero son todos diferentes, por lo que el envío cruzado de piezas entre los dos sistemas sin dibujos verificados es una causa común de instalaciones fallidas.
El perfil del chavetero es otra área donde los dos sistemas divergen de maneras que son fáciles de pasar por alto. Los ejes NEMA generalmente usan una chaveta cuadrada o rectangular dimensionada según estándares de fracciones de pulgada, mientras que los ejes IEC usan chavetas métricas dimensionadas en milímetros enteros con una relación diferente de profundidad a ancho. Un cubo de acoplamiento perforado y enchavetado para un sistema rara vez aceptará un eje del otro sin mecanizado, incluso cuando el diámetro bruto del eje sea cercano en ambos sistemas.
Los equipos de adquisiciones que trabajan con ambos estándares se benefician al mantener una hoja de referencia cruzada simple que enumera el número de bastidor, la altura del eje, el diámetro del eje y la dimensión del chavetero uno al lado del otro para ambos sistemas, en lugar de depender de la potencia nominal como criterio principal de coincidencia. Los caballos de fuerza son el campo menos confiable para realizar referencias cruzadas porque la clase de eficiencia, el ciclo de trabajo y la clasificación de temperatura ambiente cambian los caballos de fuerza que un marco determinado puede ofrecer, independientemente de sus dimensiones físicas de montaje.
Consideraciones sobre el cuadro de intercambio de motores industriales
un tabla de intercambio de motores industriales sólo es útil cuando representa más del número de fotograma. Antes de tratar dos motores como intercambiables, verifique los siguientes factores secundarios, ya que el tamaño de bastidor coincidente por sí solo no garantiza un ajuste perfecto.
- Longitud del eje y ancho del chavetero, ya que dos motores que comparten un número de bastidor aún pueden enviarse con diferentes longitudes de eje utilizables
- Ubicación y orientación de la caja de conductos con respecto a las patas de montaje
- Tipo de rodamiento, particularmente cuando la carga impulsada impone una carga lateral o de empuje más allá de las clasificaciones estándar de rodamientos de bolas.
- Tipo de gabinete, ya que un motor abierto a prueba de goteo y un motor totalmente cerrado enfriado por ventilador en el mismo marco tendrán diferentes longitudes totales y requisitos de flujo de aire de refrigeración diferentes.
- Patrón de orificios para los pies de montaje, que puede variar ligeramente entre motores fabricados con revisiones más antiguas y más nuevas del mismo estándar.
La calificación del ciclo de trabajo merece su propia mención en cualquier lista de verificación de intercambio. Un motor estampado para servicio continuo y uno estampado para servicio intermitente pueden compartir un marco idéntico, pero la unidad de servicio intermitente se sobrecalentará si se presiona en una aplicación continua, independientemente de qué tan bien coincida el ajuste mecánico. Las decisiones de intercambio basadas únicamente en la geometría del marco, sin verificar el ciclo de trabajo y la clase de aislamiento en la placa de identificación, son una fuente común de falla prematura del devanado después de una instalación física exitosa.
La compatibilidad de voltaje y frecuencia completa las comprobaciones adimensionales que pertenecen a cualquier comparación de cuadros. Dos motores pueden compartir una designación de estructura idéntica mientras están bobinados para diferentes clases de voltaje o frecuencias de línea, por lo que un cuadro de intercambio utilizado para la adquisición siempre debe incluir los datos de la placa de identificación eléctrica junto a los datos del marco mecánico, no como un paso de búsqueda separado realizado más adelante en el proceso.
Cuando un motor se combina con un reductor de engranajes, la compatibilidad del marco también se extiende a la entrada del reductor. Para transmisiones de acoplamiento cerrado, hacer coincidir un motor correctamente enmarcado con una unidad como la Motorreductor helicoidal de eje paralelo serie f requiere confirmar que la brida de entrada del reductor, el diámetro del eje y la dirección de rotación estén alineados con el bastidor del motor seleccionado antes del montaje final.
Selección del tamaño de bastidor para el emparejamiento de motorreductor y reductor
La selección del bastidor se vuelve más complicada una vez que un reductor ingresa al tren motriz, porque la geometría de entrada del reductor, no solo el eje del motor, determina si un bastidor determinado se atornillará físicamente. Los diseños helicoidales de eje paralelo son una opción común donde las prioridades son una huella en línea compacta y una alta eficiencia con relaciones de reducción moderadas.

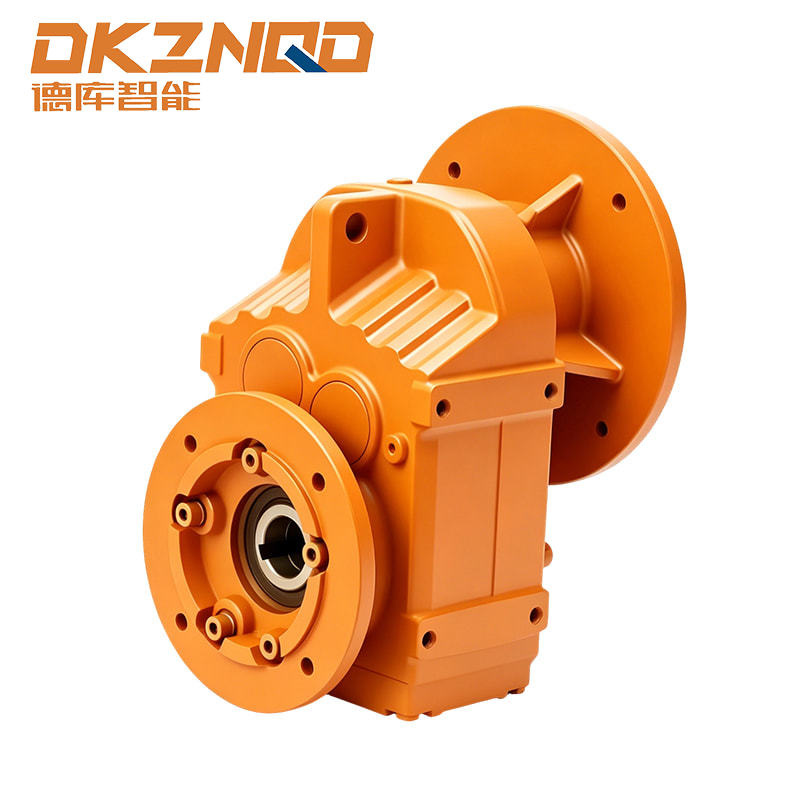

A motorreductor helicoidal de eje paralelo El conjunto generalmente integra un motor con estructura NEMA o IEC directamente en una etapa de engranaje helicoidal, por lo que la interfaz de montaje, el diámetro del eje y la dirección de rotación deben verificarse con la hoja de especificaciones de entrada del reductor antes de realizar el pedido, en lugar de asumirse solo a partir del número de estructura.
A las instalaciones que estandarizan una sola familia de reductores en múltiples líneas de producción a menudo les resulta más fácil fijar primero el tamaño del bastidor del motor y luego seleccionar la opción de entrada del reductor que coincida, en lugar de trabajar en el orden inverso.
El par de salida y el factor de servicio son las dos cifras que con mayor probabilidad se pasan por alto cuando un conjunto de motorreductor se especifica únicamente a partir del tamaño del bastidor del motor. Un motor con el marco correcto atornillado a un reductor de tamaño insuficiente seguirá girando, pero la etapa de engranaje del reductor puede desgastarse prematuramente bajo carga sostenida, particularmente en aplicaciones con arranques frecuentes, cargas de choque o operación prolongada cerca de la parte superior de la banda de torsión nominal. Revisar el factor de servicio del reductor comparándolo con el ciclo de trabajo real del equipo accionado, en lugar de compararlo únicamente con la potencia nominal, es el enfoque de dimensionamiento más confiable.
La orientación del montaje también afecta la selección del motorreductor de maneras que un gráfico de marco solo del motor no capturará. Una unidad helicoidal de eje paralelo destinada a montaje horizontal puede requerir un nivel de llenado de lubricación diferente o una ubicación de respiradero modificada, si la misma carcasa se monta verticalmente. Confirmar la orientación de montaje prevista con la hoja de especificaciones del reductor antes de finalizar la selección del bastidor del motor evita una costosa modificación en el campo después de la instalación.
Tipo de recinto y su efecto en la selección de marco
El número de bastidor gobierna la geometría de montaje, pero el tipo de gabinete gobierna la envolvente física general y el comportamiento de enfriamiento, y ambos se confunden con frecuencia durante la especificación. Un motor abierto a prueba de goteo y un motor totalmente cerrado y enfriado por ventilador construidos con la misma designación de bastidor seguirán compartiendo la misma altura del eje, patrón de pernos y espacio entre las patas, pero diferirán en la longitud total, el diámetro externo de la cubierta del ventilador y los requisitos de espacio libre para el flujo de aire.
Gabinetes abiertos a prueba de goteo
Los diseños abiertos a prueba de goteo dependen del aire ambiental aspirado directamente a través de los devanados para enfriar, lo que mantiene la longitud total del motor más corta pero restringe el uso a ambientes interiores relativamente limpios y secos donde el polvo o la humedad en el aire no se acumulan dentro de la cavidad del devanado.
Gabinetes totalmente cerrados y enfriados por ventilador
Los diseños totalmente cerrados y enfriados por ventilador aíslan los devanados de la atmósfera circundante y dependen de un ventilador externo montado en el eje y una cubierta para mover el aire a través de las aletas acanaladas de la carcasa. Esto agrega longitud y, a veces, ancho al motor en relación con una unidad abierta a prueba de goteo del mismo marco, lo cual es importante cuando el espacio libre alrededor del motor ya es reducido.
| Tipo de gabinete | Método de enfriamiento | Entorno típico | Longitud relativa |
|---|---|---|---|
| Abierto a prueba de goteo | Flujo de aire ambiental directo | Interior limpio y seco | más corto |
| Totalmente cerrado y refrigerado por ventilador | Ventilador externo sobre carcasa acanalada | Polvoriento, húmedo, adyacente al exterior | más largo |
| Totalmente cerrado sin ventilación | Radiación pasiva y convección. | Ciclo de trabajo bajo, aire contaminado | Similar a TEFC |
Debido a que la elección del gabinete cambia las dimensiones generales del envolvente sin cambiar el marco de montaje en sí, cualquier lista de verificación de adquisiciones basada en dimensiones estándar del bastidor del motor debe tratar el tipo de gabinete como un campo complementario obligatorio, no como una nota opcional, particularmente para proyectos de modernización donde el motor de reemplazo debe caber dentro de una protección de equipo o cubierta de acoplamiento existente.
Errores comunes en el tamaño del marco y cómo evitarlos
| error | Consecuencia | Prevención |
|---|---|---|
| Coincidir sólo con los dos primeros dígitos | El espaciado de las patas no coincide, el motor no se atornilla a la base existente | Confirme siempre la designación de fotograma completo, incluido el tercer dígito y el sufijo. |
| Ignorar el tipo de gabinete al intercambiar | La longitud total no coincide, interferencia en la caja de conductos | Verifique el código del gabinete junto con el número de marco |
| Suponiendo el intercambio de tramas IEC y NEMA | El patrón de pernos y el diámetro del eje no coinciden | Utilice tablas de conversión del fabricante, no la proximidad del número de cuadro. |
| Pasar por alto la longitud del eje en unidades con cara C | Enganche insuficiente en el acoplamiento o en el orificio del reductor | Verifique la longitud utilizable del eje con respecto a las especificaciones del equipo impulsado |
La mayoría de los fallos de instalación relacionados con los marcos se deben a que se basan en una única dimensión de forma aislada. Una verificación exhaustiva con respecto a la totalidad dimensiones estándar del bastidor del motor La lámina, que cubre el eje, el patrón de pernos y la carcasa juntos, evita la mayoría de los problemas de instalación en el campo antes de que el motor sea desembalado.
Preguntas frecuentes
P1: ¿Cómo puedo estimar rápidamente la altura del eje a partir de un número de bastidor NEMA?
Divida los dos primeros dígitos del número de cuadro entre cuatro. El resultado es la altura de la línea central del eje en pulgadas por encima de la base de montaje.
P2: ¿Qué significa el sufijo T en la designación de una estructura NEMA?
el T suffix indicates a standardized frame introduced to unify shaft and mounting dimensions across manufacturers, replacing earlier non-standardized frame series.
P3: ¿Se puede instalar un motor con bastidor 56C sin un componente accionado de montaje frontal?
Sí, muchos motores 56C incluyen orificios de montaje en las patas y un patrón de montaje frontal, lo que permite cualquiera de las configuraciones según la aplicación.
P4: ¿Es seguro sustituir un motor IEC por un motor con estructura NEMA si la potencia coincide?
Los caballos de fuerza por sí solos no son suficientes. Los estándares de diámetro del eje, patrón de pernos y chavetero difieren entre los dos sistemas, por lo que una sustitución directa generalmente requiere una placa adaptadora o un cambio de acoplamiento.
P5: ¿Por qué dos motores con el mismo número de bastidor a veces tienen diferentes longitudes de eje?
Los estándares del marco fijan la altura y el diámetro del eje, pero la longitud utilizable de la extensión del eje puede variar según el fabricante dentro de la tolerancia permitida, por lo que siempre debe confirmarse con el dibujo de la aplicación.
