Comprender el papel del control de velocidad en los sistemas de fluidos
Las instalaciones de fabricación industrial y procesamiento de fluidos dependen en gran medida de sistemas motorizados para mover líquidos, gases y materiales. Históricamente, estos sistemas operaban a una velocidad constante, dependiendo de dispositivos de estrangulamiento mecánicos como válvulas, amortiguadores o circuitos de derivación para regular el flujo y la presión. Este enfoque tradicional introduce una tensión mecánica significativa, acorta la vida útil del equipo y desperdicia cantidades sustanciales de energía eléctrica. Para abordar estas ineficiencias operativas, los sistemas industriales modernos utilizan tecnología de control electrónico de velocidad para hacer coincidir la salida del motor directamente con la demanda en tiempo real.
En aplicaciones de bombeo, la demanda de fluidos fluctúa continuamente según los ciclos de producción, los cambios de presión del sistema y los requisitos de procesamiento. Hacer funcionar una bomba a máxima velocidad mientras se obstruye la salida con una válvula de control equivale a conducir un vehículo con el pedal del acelerador completamente presionado mientras se regula la velocidad del vehículo usando el pedal del freno. La regulación electrónica de la velocidad elimina este desperdicio al alterar dinámicamente la velocidad de rotación del motor primario. Este análisis técnico explora los principios básicos de ingeniería del control de velocidad, la dinámica de fluidos y la integración de accionamientos mecánicos precisos en aplicaciones de servicio pesado.
Definición de tecnología: ¿Qué es un VFD?
Cuando los equipos de ingeniería se encuentran con sistemas de fluidos industriales, a menudo surge la pregunta fundamental: ¿Qué es un VFD? ¿Y cómo interactúa con la infraestructura existente? Un variador de frecuencia, comúnmente abreviado como VFD, es un dispositivo electrónico de conversión de energía que se utiliza para regular la velocidad y el par de rotación de un motor de inducción trifásico. Al manipular la frecuencia y el voltaje de la energía eléctrica suministrada al motor, el variador permite a los operadores lograr un control de velocidad infinitamente ajustable en todo el rango operativo del equipo impulsado.
comprensión ¿Qué es un VFD? requiere mirar más allá del simple ajuste de velocidad; es un administrador de energía inteligente. En entornos industriales típicos, la energía eléctrica se suministra como corriente alterna a una frecuencia fija, normalmente cincuenta o sesenta hercios. Un motor de inducción conectado directamente a esta línea de alimentación girará a una velocidad síncrona fija determinada por el número de polos magnéticos en el estator del motor. un ¿Qué es un variador de frecuencia? El sistema rompe esta relación rígida al convertir la energía de CA entrante de frecuencia fija en una salida de CA de frecuencia y voltaje variables. Esta capacidad transforma un motor estándar de velocidad fija en un activo de velocidad ajustable capaz de controlar el proceso con precisión.
La implementación de variadores de frecuencia vfd abarca innumerables dominios industriales, incluidas plantas de tratamiento de agua, instalaciones de procesamiento químico, torres de enfriamiento y refinerías de petróleo. Dentro de estos entornos, una variador de frecuencia para bombas Sirve como mecanismo principal para equilibrar el sistema hidráulico, evitando el golpe de ariete y minimizando el consumo de energía. Al ajustar la velocidad del motor para que coincida con las curvas exactas del sistema, estos variadores eliminan la necesidad de válvulas mecánicas restrictivas, lo que mejora tanto la confiabilidad como la repetibilidad del proceso.
Cómo funciona un variador de frecuencia: las tres etapas internas
La conversión de energía de la red pública de frecuencia fija a salida de frecuencia ajustable involucra tres subsistemas eléctricos distintos que operan en serie dentro de la carcasa del variador. Estas etapas funcionan secuencialmente para rectificar, filtrar e invertir la energía eléctrica, asegurando que el motor conectado reciba una forma de onda eléctrica altamente controlada.
La etapa rectificadora
La etapa inicial consiste en un puente rectificador de estado sólido que acepta voltaje CA trifásico entrante desde la línea de servicios públicos. Utilizando una serie de diodos de alta potencia o rectificadores controlados por silicio, esta etapa convierte la corriente alterna bidireccional en corriente continua unidireccional. Este proceso representa el paso fundamental para desacoplar el motor de la frecuencia de la red.
El filtro del bus de CC
La salida de la etapa rectificadora es un voltaje de CC pulsante que contiene una ondulación eléctrica significativa. La segunda etapa utiliza un enorme banco de condensadores de alta resistencia, a menudo combinados con bobinas inductivas, para suavizar estas fluctuaciones. Esta etapa intermedia filtrada proporciona una reserva limpia y estable de energía CC de alto voltaje para la etapa final de conversión.
La etapa del inversor
La etapa final emplea transistores bipolares de puerta aislada de alta velocidad para convertir el voltaje estable del bus de CC nuevamente en una forma de onda de CA. Al encender y apagar estos transistores miles de veces por segundo, el variador crea una serie de pulsos de voltaje. Esta técnica, conocida como modulación de ancho de pulso, sintetiza una forma de onda de corriente sinusoidal simulada a la frecuencia y voltaje exactos requeridos por el proceso.
Dinámica de bombeo y operaciones de velocidad variable
Para maximizar la utilidad del hardware de control de velocidad, los ingenieros deben evaluar las leyes físicas específicas que gobiernan el equipo accionado. Las bombas centrífugas, que constituyen la gran mayoría de los sistemas de distribución de fluidos industriales, funcionan según un conjunto específico de principios físicos conocidos como leyes de afinidad. Estas relaciones matemáticas dictan cómo los cambios en la velocidad del eje influyen en el caudal, la presión de descarga y la potencia de frenado.
Según estos principios, el caudal de fluido cambia en proporción directa y lineal a un cambio en la velocidad del eje. Sin embargo, la presión de descarga o altura desarrollada por la bomba cambia en proporción al cuadrado del cambio de velocidad. Lo más importante es que la potencia eléctrica consumida por el motor cambia en proporción al cubo del cambio de velocidad. Esta relación cúbica forma la base matemática de las excepcionales capacidades de ahorro de energía que se logran mediante los modernos controles de velocidad del motor.
Cuando se utiliza el control de velocidad VFD para bombas industriales, incluso una pequeña reducción en la velocidad operativa produce una reducción desproporcionadamente grande en el consumo de energía. Por ejemplo, reducir la velocidad del motor de una bomba en un veinte por ciento da como resultado una reducción teórica del requisito de energía de casi el cincuenta por ciento. Esto hace que el control de velocidad variable sea infinitamente superior a la estrangulación mecánica, donde el motor continúa obteniendo toda su potencia mientras lucha contra una válvula cerrada, desperdiciando energía en forma de calor y fricción dentro de la carcasa de la bomba.
Ventajas cuantificables de implementar VFD en infraestructura de bombeo
La integración de la electrónica de potencia moderna en la infraestructura de manejo de fluidos proporciona ventajas operativas integrales que van mucho más allá de la simple conservación de energía. Estas ventajas impactan directamente en la confiabilidad de la planta, los presupuestos de mantenimiento y la precisión del proceso.
- Ahorros sustanciales de energía: Al hacer coincidir el consumo eléctrico con la demanda del proceso en tiempo real, las instalaciones eliminan el desperdicio de energía inherente a los sistemas de derivación y las válvulas de control de estrangulación.
- Capacidades de arranque suave: El control electrónico elimina la alta corriente de entrada durante la aceleración del motor, evitando caídas de voltaje localizadas y reduciendo los impactos mecánicos en todo el tren de transmisión.
- Regulación precisa del proceso: La integración de retroalimentación de circuito cerrado permite que el variador ajuste las velocidades dinámicamente en función de los transmisores de presión, temperatura o flujo, estabilizando el proceso general.
- Vida útil prolongada del desgaste mecánico: Operar a velocidades más bajas reduce el desgaste de los impulsores de la bomba, los sellos mecánicos del eje y los cojinetes internos, lo que extiende el tiempo medio entre fallas.
- Eliminación del golpe de ariete: Las rampas de aceleración y desaceleración programadas evitan cambios repentinos de velocidad dentro de los sistemas de tuberías, evitando aumentos repentinos de presión catastróficos.
La siguiente tabla destaca las diferencias operativas entre los sistemas de bombeo tradicionales de velocidad fija y las instalaciones modernizadas de accionamiento de frecuencia variable en todos los parámetros de ingeniería críticos.
| Parámetro operativo | Velocidad fija con válvula reguladora | Control de variador de frecuencia |
|---|---|---|
| Consumo de energía del motor | Se mantiene alto independientemente de los requisitos reales de flujo de fluido | Escala cúbica con reducciones de velocidad del motor. |
| Inicio de la irrupción actual | Hasta seis a ocho veces la corriente normal de carga completa | Aceleración controlada; nunca excede la clasificación de carga completa |
| Tensión mecánica en los sellos | Alto debido a la contrapresión y al funcionamiento constante a máxima velocidad | Minimizado debido a velocidades reducidas del eje y baja vibración. |
| Gestión de la presión del sistema | Regulado mediante restricción mecánica; propenso a picos repentinos | Mantenido sin problemas a través de bucles de retroalimentación electrónica |
| Factor de potencia del sistema | Se degrada significativamente bajo carga mecánica reducida. | Mantenido a un alto nivel en todo el rango operativo |
Clasificación de par y aplicaciones industriales alternativas
Las cargas de maquinaria industrial generalmente se clasifican en dos tipos principales según sus requisitos de par: par variable y par constante. Las bombas centrífugas y los ventiladores representan cargas de par variable, donde el par requerido aumenta con el cuadrado de la velocidad. Por el contrario, las bombas de desplazamiento positivo, los sistemas transportadores, los mezcladores alternativos y los compresores requieren un par idéntico independientemente de la velocidad operativa.
La implementación de aplicaciones VFD de par constante requiere especificaciones de ingeniería distintas en comparación con las instalaciones de bombas centrífugas estándar. Para cargas de par constante, el variador debe proporcionar una salida de corriente constante en todo su rango de frecuencia para garantizar que el motor pueda superar la resistencia a bajas velocidades sin sobrecalentarse. Los mezcladores industriales de servicio pesado o las bombas de desplazamiento positivo dependen de estas configuraciones especializadas para manejar fluidos de alta viscosidad sin detenerse durante los ciclos de baja velocidad.
De manera similar, un compresor de accionamiento de frecuencia variable representa otra aplicación de par constante común que se encuentra en todas las plantas de fabricación industriales. Los compresores de aire enfrentan demandas de aire que cambian rápidamente durante un turno de producción. El uso de un variador de velocidad ajustable permite que el compresor module su velocidad de rotación para mantener una presión de aire del sistema perfectamente estable, eliminando los ciclos de arranque y parada altamente ineficientes o el ralentí continuo sin carga típicos de los esquemas de control de compresores estándar.
Sinergia de accionamiento mecánico: acoplamiento de VFD con engranajes de alta eficiencia
Si bien el control electrónico de velocidad optimiza la entrada eléctrica a un motor, el sistema de transmisión mecánica responsable de entregar esa potencia al equipo impulsado debe optimizarse igualmente. Los sistemas industriales de alta demanda requieren componentes mecánicos robustos capaces de manejar velocidades de rotación variables, cargas inversas y perfiles de torque elevados sin comprometer la eficiencia general del sistema.

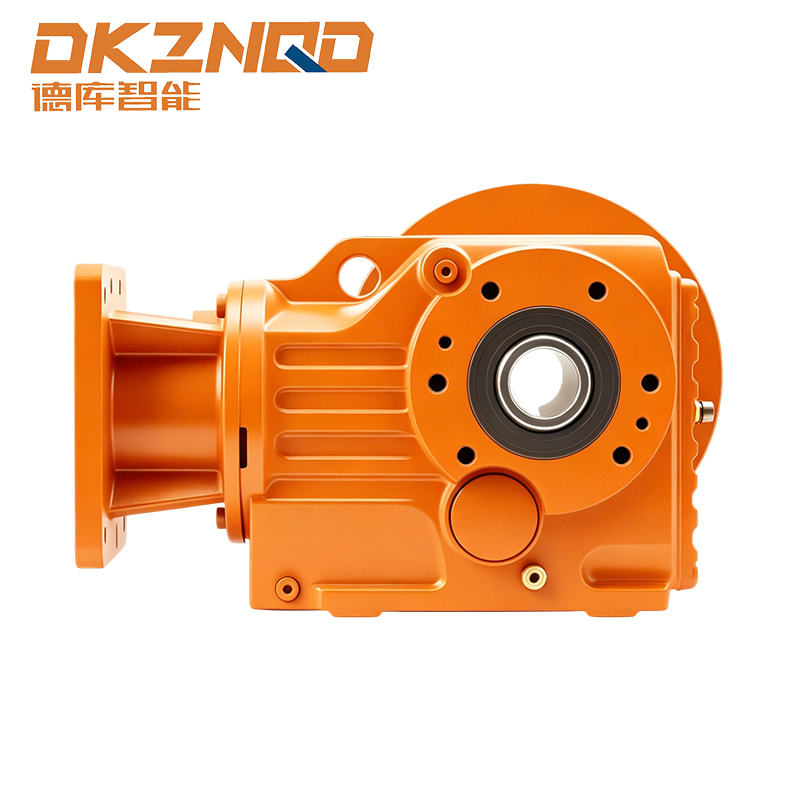

La siguiente imagen ilustra una configuración típica de motorreductor industrial de alto rendimiento diseñada para manejar perfiles exigentes de velocidad variable y mantener la eficiencia mecánica en entornos operativos hostiles.
Cuando un motor se desacelera bajo control electrónico de velocidad, su ventilador de enfriamiento interno también se desacelera, lo que puede provocar una acumulación de calor si el motor funciona con un par alto durante períodos prolongados. La utilización de un reductor de engranajes cónicos helicoidales de alta eficiencia permite que el motor funcione dentro de su banda óptima de RPM al tiempo que proporciona la reducción de velocidad mecánica necesaria en el eje de salida. Esta sinergia protege los componentes eléctricos de la degradación térmica al tiempo que ofrece la máxima confiabilidad mecánica al proceso general de la planta.
Calcular el ahorro de energía con variadores VFD: un escenario del mundo real
Para justificar plenamente la inversión de capital necesaria para implementar sistemas electrónicos de control de velocidad, los equipos de ingeniería de la planta deben evaluar los impactos financieros a largo plazo. La viabilidad financiera de estas instalaciones se vuelve evidente cuando se analiza el ahorro de energía con variadores VFD durante un cronograma operativo prolongado.
Considere una bomba de agua de refrigeración industrial impulsada por un motor de inducción de noventa kilovatios que funciona continuamente durante todo el año. En una instalación estándar que utiliza una válvula de estrangulación mecánica, el motor extrae aproximadamente noventa y dos kilovatios de energía eléctrica de la red de forma continua para superar la fricción del sistema y las restricciones de estrangulación. A las tarifas estándar de servicios industriales, la operación continua de este activo no modulado representa un costo operativo base sustancial.
Si el sistema se actualiza con un variador de velocidad electrónico y el caudal promedio requerido cae al ochenta por ciento de la capacidad máxima durante la mitad del año operativo, el requisito de energía cae sustancialmente. De acuerdo con las leyes de afinidad de las bombas centrífugas, operar a una velocidad del ochenta por ciento reduce la energía eléctrica requerida a aproximadamente el cuarenta y siete por ciento de la clasificación de carga completa. La siguiente tabla analítica demuestra el consumo anual de energía y las implicaciones financieras de esta estrategia de reducción de velocidad.
| Métrica operativa anual | Sistema de aceleración tradicional | Sistema controlado de velocidad variable |
|---|---|---|
| Período operativo de alto flujo (100 % de velocidad) | 4380 horas a 92 kW | 4380 horas a 93 kW (incluye pérdida de conducción) |
| Período operativo de flujo bajo (80 % de velocidad) | 4380 horas a 92 kW | 4380 horas a 44 kW |
| Energía eléctrica total anual consumida | 805920 Kilovatios-Hora | 600060 kilovatios-hora |
| Ahorros netos de energía logrados | Valor de referencia inicial | 205860 kilovatios-hora ahorrados anualmente |
| Reducción de costos operativos | 0% Reducción | Aproximadamente un 25% de reducción en los costos de energía |
Este escenario calculado resalta los beneficios financieros obtenidos al aplicar la modulación de velocidad a los procesos de manipulación de fluidos. Además del ahorro eléctrico directo, la reducción de las horas de funcionamiento del sistema a presión máxima extiende la vida útil de los componentes mecánicos, reduce los costos de mantenimiento de las instalaciones y minimiza el tiempo de inactividad de producción no planificado.
Preguntas frecuentes sobre los variadores de frecuencia
P1: ¿Se puede operar cualquier motor de inducción de CA industrial estándar con un variador de frecuencia?
La mayoría de los motores de inducción de CA trifásicos modernos pueden funcionar con un variador de control electrónico de velocidad. Sin embargo, los motores más antiguos o los motores diseñados sin un aislamiento adecuado pueden experimentar una degradación del aislamiento debido a los rápidos picos de voltaje generados por la conmutación por modulación de ancho de pulso. Para una confiabilidad óptima, los motores deben cumplir con las especificaciones estándar de la industria para el desempeño en servicio de inversor, asegurando que el aislamiento de alta temperatura y la protección adecuada de los cojinetes estén integrados en el diseño.
P2: ¿Cuál es la velocidad mínima a la que una bomba industrial puede funcionar de forma segura utilizando un VFD?
La velocidad operativa mínima depende completamente del diseño de la bomba y del método de enfriamiento del motor. Las bombas centrífugas generalmente no deben funcionar por debajo de la velocidad requerida para superar la presión estática del sistema, ya que operar por debajo de este punto da como resultado una condición de flujo cero que puede sobrecalentar la bomba. Desde la perspectiva del motor, los motores estándar totalmente cerrados y refrigerados por ventilador pierden eficiencia de refrigeración a bajas velocidades. Si se requiere un funcionamiento continuo a baja velocidad, se debe utilizar un ventilador de refrigeración auxiliar de velocidad constante o un reductor de engranajes de alta eficiencia.
P3: ¿Cómo afectan los variadores de velocidad al factor de potencia general de una planta industrial?
Los motores de inducción de CA estándar hacen que el factor de potencia se degrade significativamente cuando funcionan por debajo de su carga mecánica nominal. Cuando se instala un variador de velocidad electrónico, el puente rectificador de diodos en el lado de entrada mantiene un factor de potencia de desplazamiento alto, generalmente superior al noventa y cinco por ciento, en todo el rango de velocidad y carga. Este alto rendimiento protege a las instalaciones industriales de las penalizaciones de servicios públicos asociadas con operaciones de bajo factor de potencia.
P4: ¿Cuál es la principal distinción operativa entre un arrancador suave y un VFD?
Un arrancador suave se utiliza exclusivamente para controlar la corriente y el par del motor durante la fase de arranque inicial, lo que reduce el impacto mecánico al aumentar gradualmente el voltaje antes de fijar la velocidad de red estándar. Un variador de frecuencia proporciona exactamente la misma capacidad de arranque suave, pero mantiene un control total sobre la velocidad y el par del motor durante todo el ciclo operativo, lo que permite un ajuste continuo durante la producción.
